酸洗槽固化過程中的加載力控制：工藝原理與操作要點(diǎn)

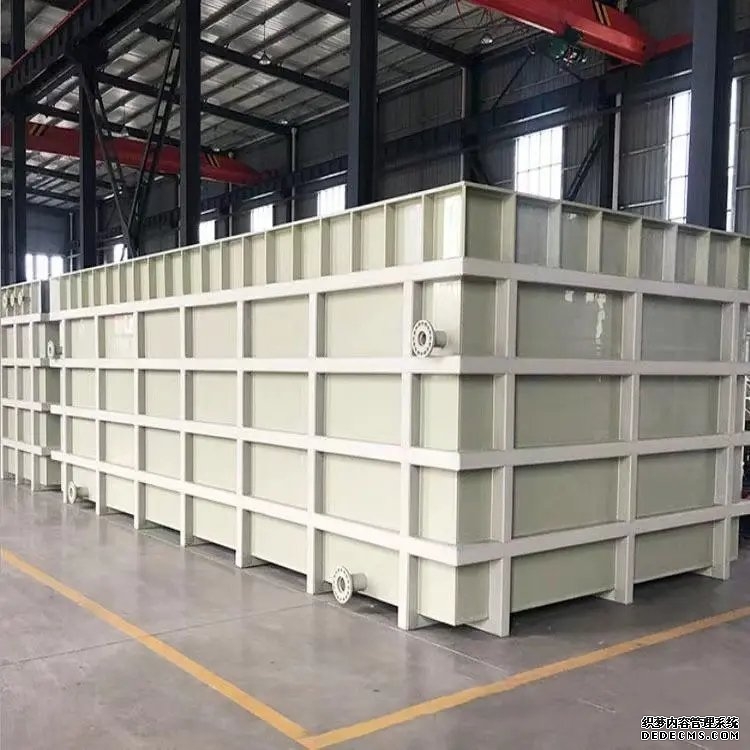

在工業(yè)生產(chǎn)中，酸洗槽作為金屬表面處理的關(guān)鍵設(shè)備，其結(jié)構(gòu)完整性和耐腐蝕性直接影響生產(chǎn)效率與產(chǎn)品質(zhì)量。固化工藝是酸洗槽制造的核心環(huán)節(jié)，而“用力加載”這一操作看似簡(jiǎn)單，實(shí)則涉及材料科學(xué)、力學(xué)原理及工藝控制的深度融合。本文將從工藝原理、加載方式、參數(shù)控制及常見問題四個(gè)維度，系統(tǒng)解析酸洗槽固化時(shí)加載力的應(yīng)用邏輯。



 一、固化工藝的本質(zhì)：從液態(tài)到固態(tài)的相變控制

酸洗槽多采用玻璃鋼（FRP）或內(nèi)襯橡膠等防腐材料，其固化過程本質(zhì)是樹脂基體從液態(tài)向固態(tài)的相變轉(zhuǎn)化。此階段需通過外部加載力實(shí)現(xiàn)以下目標(biāo)：

1. 消除體積收縮：樹脂固化時(shí)分子鏈交聯(lián)，體積收縮率可達(dá)5%8%，若局部應(yīng)力集中易產(chǎn)生裂紋；

2. ***化纖維取向：對(duì)于復(fù)合材料，加載力可使增強(qiáng)纖維（如玻璃纖維）按設(shè)計(jì)方向排列，提升抗拉強(qiáng)度；

3. 抑制氣泡滯留：壓力作用促使小分子揮發(fā)物（如水汽、溶劑）逸出，減少孔隙率。



以某化工企業(yè)碳鋼襯膠酸洗槽為例，未施加加載力時(shí)，橡膠層固化后出現(xiàn)0.30.5mm的微裂紋，導(dǎo)致鹽酸滲漏；而規(guī)范加載后，產(chǎn)品合格率提升至99.6%。



 二、加載力的三維控制體系

 1. 加載時(shí)機(jī)：溫度黏度時(shí)間的動(dòng)態(tài)平衡

 凝膠點(diǎn)前施壓：當(dāng)樹脂黏度降至110Pa·s（對(duì)應(yīng)溫度約4060℃），此時(shí)分子鏈開始交聯(lián)但尚未形成三維網(wǎng)絡(luò)，是***加載窗口；

 階梯式升溫同步加壓：例如環(huán)氧樹脂體系，先以0.10.3MPa維持30分鐘，待溫度升至80℃后再逐步增壓至0.81.2MPa。



 2. 加載方式：機(jī)械液壓氣壓的組合應(yīng)用

 加載方式  適用場(chǎng)景  壓力范圍  精度控制



 螺栓緊固  小型部件  0.52MPa  ±5%

 液壓機(jī)壓制  ***型板材  315MPa  ±2%

 氣壓熱壓罐  復(fù)雜曲面  0.10.6MPa  ±1%



某環(huán)保設(shè)備廠采用“液壓機(jī)+紅外加熱”復(fù)合工藝，使酸洗槽固化時(shí)間從24小時(shí)縮短至8小時(shí)，且厚度偏差控制在±0.2mm以內(nèi)。



 3. 卸載策略：應(yīng)力松弛的關(guān)鍵路徑

 保壓冷卻：達(dá)到設(shè)定溫度后保持壓力至樹脂玻璃化轉(zhuǎn)變溫度（Tg）以下；

 梯度降壓：每10分鐘降低初始?jí)毫Φ?0%，避免驟冷導(dǎo)致的內(nèi)應(yīng)力反彈。

 三、典型缺陷的力學(xué)分析與解決方案

 缺陷類型  成因  改進(jìn)措施



 分層剝離  界面剪切應(yīng)力＞結(jié)合強(qiáng)度  ① 增加中間粘結(jié)層；② 將加載力分解為垂直壓力+橫向揉搓力

 角部開裂  邊緣效應(yīng)引發(fā)應(yīng)力集中  ① 采用圓弧過渡設(shè)計(jì)；② 局部區(qū)域增加30%壓力補(bǔ)償

 尺寸超差  過載導(dǎo)致材料蠕變  ① 安裝壓力傳感器實(shí)時(shí)反饋；② 建立材料本構(gòu)模型預(yù)測(cè)變形量



 四、數(shù)字化時(shí)代的工藝升級(jí)

現(xiàn)代酸洗槽固化已從經(jīng)驗(yàn)驅(qū)動(dòng)轉(zhuǎn)向數(shù)據(jù)驅(qū)動(dòng)：

 有限元模擬：通過ANSYS等軟件預(yù)測(cè)不同加載方案下的應(yīng)力分布，某案例顯示可減少試驗(yàn)次數(shù)70%；

 智能溫控系統(tǒng)：PID算法結(jié)合熱電偶陣列，實(shí)現(xiàn)±1℃的溫度場(chǎng)均勻性；

 物聯(lián)網(wǎng)監(jiān)控：壓力、位移、溫度等參數(shù)實(shí)時(shí)上傳云端，異常情況自動(dòng)觸發(fā)報(bào)警。



結(jié)語：

酸洗槽固化時(shí)的加載力控制，既是傳統(tǒng)制造技藝的傳承，更是現(xiàn)代工業(yè)技術(shù)的集成創(chuàng)新。從微觀層面的分子鏈運(yùn)動(dòng)到宏觀的設(shè)備服役性能，每一個(gè)參數(shù)的精準(zhǔn)調(diào)控都體現(xiàn)著工程科學(xué)的嚴(yán)謹(jǐn)性。隨著新材料（如納米改性樹脂）和新工藝（如微波輔助固化）的應(yīng)用，未來的酸洗槽制造將朝著更高效、更智能的方向持續(xù)進(jìn)化。
