酸洗槽法蘭連接及防護措施技術解析

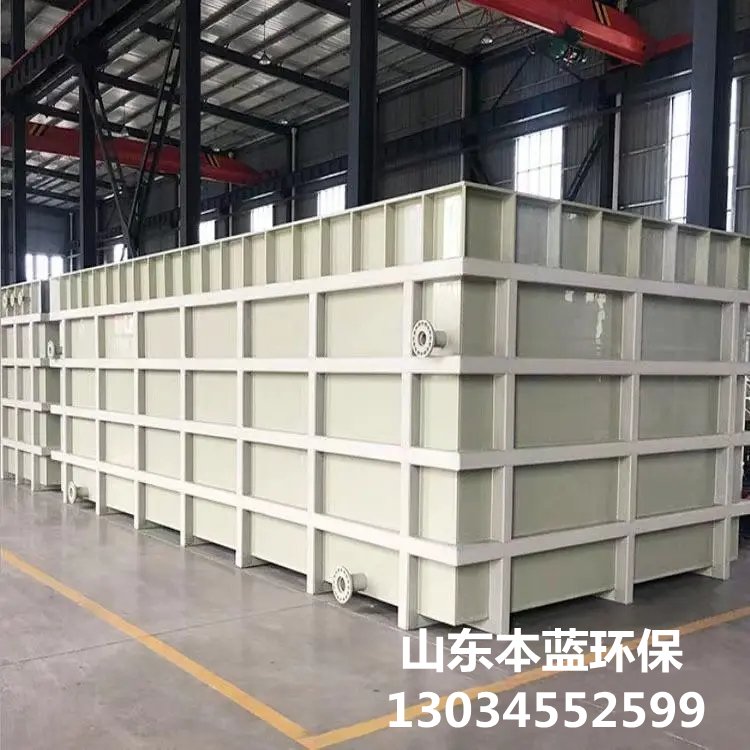

酸洗槽是金屬表面處理的核心設備，用于去除氧化層、銹蝕及污染物。其工作環境具有以下***點：
1. 強腐蝕性介質：鹽酸、硫酸、硝酸等酸性溶液，濃度范圍5%30%，溫度可達6080℃；
2. 動態壓力負荷：循環泵啟停、液體沖擊導致槽體承受周期性壓力波動；
3. 復雜應力環境：熱脹冷縮、機械振動及安裝偏差可能引發連接失效。
傳統焊接方式雖密封性強，但檢修困難且易因局部腐蝕導致整體報廢。法蘭連接憑借模塊化設計***勢，成為現代酸洗槽的***方案。
二、法蘭連接系統設計要點
1. 材料選型原則
法蘭主體：
碳鋼襯膠/襯塑（經濟型，適用pH>2的弱腐蝕環境）
雙相不銹鋼2205（耐氯離子腐蝕，適用于海水淡化配套酸洗線）
玻璃鋼FRP（全非金屬結構，徹底規避電化學腐蝕）
墊片選擇：
三元乙丙橡膠EPDM（耐受pH=19，工作溫度40~120℃）
聚四氟乙烯PTFE包覆墊片（耐強酸，需配合防抽絲結構）
金屬纏繞墊（高壓蒸汽伴熱場景，需做陽極保護）
2. 密封面***化設計
榫槽面(TG)：適用于高壓高頻拆卸場景，泄漏率<0.1ml/min
凹凸面(MFM)：平衡密封性能與安裝效率，推薦扭矩值參照GB/T 9126標準
平面(FF)：配合液態密封膠使用，適用于DN≥800mm的***口徑槽體
3. 螺栓預緊力控制
采用扭矩扳手分級加載，***終扭矩參考公式：
\[
T = K \cdot F \cdot d \cdot (1 + \mu)
\]
其中K=0.2為潤滑系數，μ=0.15為摩擦系數，d為螺栓公稱直徑
關鍵部位加裝碟形彈簧組，補償熱膨脹量達±3mm
三、系統性防護體系構建
1. 介質側防護
內襯修復技術：
橡膠襯里修補劑（如ChemLine 784），固化后硬度Shore D 70+
納米陶瓷涂層（厚度<0.5mm，耐溫差驟變>150℃）
緩蝕劑協同應用：
苯并三氮唑BTA（銅基體保護，添加濃度50100ppm）
硫脲衍生物（抑制氫脆，適用于高強度鋼酸洗）
2. 外部防護工程
陰極保護系統：
犧牲陽極法：鋁合金陽極（電流效率>85%），布置密度1.5kg/m³槽容
外加電流法：鈦基混合金屬氧化物電極，輸出電壓0.81.2V DC
防腐覆蓋層：
環氧玻璃鱗片涂料（干膜厚度≥300μm，鹽霧測試>3000h）
聚氨酯泡沫保溫層（導熱系數<0.022W/m·K，防結露設計）
3. 監測預警裝置
智能泄漏檢測：
光纖光柵傳感器（分辨率0.1n strain，響應時間<5s）
超聲波檢漏儀（檢測精度±0.5mm，抗干擾>60dB）
腐蝕在線監測：
電阻探針（測量范圍0.1500μm/a，數據刷新率1次/分鐘）
電化學噪聲分析儀（識別點蝕萌生，靈敏度達10?¹² A/cm²）
四、施工質量控制規范
1. 安裝前檢驗：
法蘭密封面粗糙度Ra≤3.2μm，平行度偏差<0.15mm/m
螺栓進行磁粉檢測（MTII級合格），晶間腐蝕試驗符合ASTM A262 Practice E
2. 裝配工藝要求：
螺栓穿入方向遵循"由下而上、由內而外"原則
對稱交叉擰緊，分三次施加目標扭矩（初緊30%、中緊60%、終緊100%）
3. 驗收測試標準：
水壓試驗壓力=1.5倍工作壓力，保壓30min無可見滲漏
氣密性試驗采用氦質譜檢漏，泄漏率≤1×10?? Pa·m³/s
五、典型故障案例分析
某汽車零部件廠酸洗槽曾發生法蘭根部裂紋，經失效分析發現：
根本原因：未考慮HCl蒸汽擴散導致的縫隙腐蝕，Cring試樣顯示裂紋起始于墊片下方0.2mm處
改進措施：改用哈氏合金C276法蘭，增加聚四氟乙烯擋圈，實施后三年內零泄漏
六、維護管理策略
日常巡檢：建立紅外熱像圖譜庫，溫差>5℃區域重點排查
周期檢修：每運行5000小時更換彈性墊片，螺栓復緊扭矩衰減超過10%立即更換
壽命預測：基于ANSYS Workbench進行蠕變疲勞耦合分析，剩余壽命評估誤差<8%
通過上述技術體系的實施，可確保酸洗槽法蘭連接系統在嚴苛工況下的可靠運行，平均檢修周期延長至3年以上，綜合運維成本降低約40%。建議企業結合具體工藝參數制定個性化防護方案，并定期開展完整性評價。
