酸洗槽焊接工藝及抗刮痕能力解析

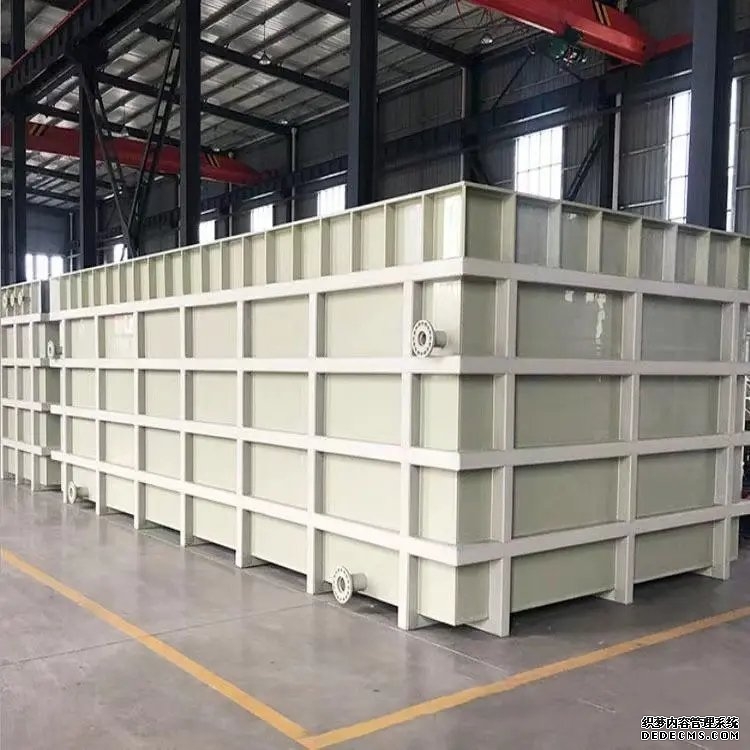

酸洗槽是金屬表面處理（如除銹、去氧化層）的核心設(shè)備，其工作環(huán)境具有強(qiáng)腐蝕性（常接觸鹽酸、硫酸等酸性介質(zhì)）、高溫高濕等***點(diǎn)，因此對(duì)槽體材料的耐腐蝕性、結(jié)構(gòu)強(qiáng)度及表面性能要求極高。焊接作為酸洗槽制造的關(guān)鍵環(huán)節(jié)，直接影響設(shè)備的密封性、耐久性；而抗刮痕能力則是保障酸洗槽長(zhǎng)期穩(wěn)定運(yùn)行的重要指標(biāo)，尤其在處理帶尖銳毛刺的金屬材料時(shí)，可避免因機(jī)械損傷導(dǎo)致腐蝕加速。本文從焊接工藝要點(diǎn)、抗刮痕技術(shù)***化兩方面展開分析。



 一、酸洗槽焊接工藝關(guān)鍵技術(shù)



 1. 材料選擇與預(yù)處理

酸洗槽主體材料通常采用316L不銹鋼（含鉬元素，耐氯離子腐蝕）或玻璃鋼（FRP）復(fù)合材質(zhì)（針對(duì)強(qiáng)腐蝕場(chǎng)景）。焊接前需重點(diǎn)檢查母材表面：

 清潔度：去除油污、氧化皮（可用丙酮擦拭），避免焊接時(shí)產(chǎn)生氣孔；

 尺寸精度：確保板材對(duì)接間隙≤2mm（不銹鋼）或按設(shè)計(jì)要求（FRP需控制樹脂固化度）；

 坡口加工：對(duì)于厚板（≥8mm），建議采用V型或X型坡口，角度30°35°，以減少未熔合缺陷。



 2. 焊接方法與參數(shù)控制

根據(jù)材料***性選擇焊接方法，常見方案如下：

 不銹鋼酸洗槽：***先采用TIG焊（鎢極惰性氣體保護(hù)焊），配合ER316L焊絲（匹配母材成分），氬氣純度≥99.99%，電流控制在80120A（薄板）或120160A（厚板），焊接速度1525cm/min，避免過熱導(dǎo)致晶間腐蝕；

 FRP酸洗槽：采用纖維纏繞+手糊成型，焊接（粘接）時(shí)需分層鋪放玻璃纖維氈（含膠量30%40%），每層壓實(shí)排除氣泡，固化時(shí)間≥24小時(shí)（常溫），并通過超聲檢測(cè)確保層間結(jié)合力；

 ***殊場(chǎng)景：若需修補(bǔ)局部缺陷（如焊縫裂紋），可采用激光焊（熱影響區(qū)?。┗虻入x子弧焊（適用于厚板），但需嚴(yán)格控制熱輸入（≤1.5kJ/cm），防止變形。



 3. 焊接質(zhì)量控制要點(diǎn)

 環(huán)境要求：不銹鋼焊接需在干燥環(huán)境（濕度＜60%）進(jìn)行，避免氫致裂紋；FRP焊接（粘接）需控制環(huán)境溫度（1530℃），低于5℃時(shí)應(yīng)加熱基材；

 過程監(jiān)測(cè)：實(shí)時(shí)觀察熔池狀態(tài)（TIG焊熔池直徑應(yīng)為焊絲直徑的1.52倍），發(fā)現(xiàn)偏吹或夾渣立即調(diào)整；

 后處理：焊后清除飛濺物，不銹鋼焊縫需酸洗鈍化（使用20%硝酸+5%氫氟酸溶液），形成致密氧化膜；FRP需打磨圓角（R≥5mm），避免應(yīng)力集中。

 二、提升酸洗槽抗刮痕能力的技術(shù)路徑



酸洗槽在使用過程中，常因金屬工件碰撞、工具刮擦或砂礫摩擦導(dǎo)致表面劃痕，不僅影響外觀，更可能破壞防腐層（如鈍化膜或樹脂層），引發(fā)局部腐蝕。以下是關(guān)鍵***化措施：



 1. 材料表面改性

 涂層強(qiáng)化：在不銹鋼表面噴涂陶瓷涂層（如Al?O?）或聚四氟乙烯（PTFE）涂層，厚度50100μm，硬度可達(dá)HV800以上，抗刮擦性能提升35倍；

 微觀結(jié)構(gòu)***化：通過電解拋光或噴丸處理，使不銹鋼表面粗糙度Ra降至0.20.4μm（原Ra≈1.6μm），減少劃痕起始點(diǎn)；

 復(fù)合材料增強(qiáng)：FRP酸洗槽可在表層添加耐磨顆粒（如碳化硅，粒徑50100目），與樹脂混合后成型，表面硬度提高40%以上。



 2. 結(jié)構(gòu)設(shè)計(jì)***化

 邊緣防護(hù)：槽體邊沿采用圓弧過渡（R≥10mm），避免直角結(jié)構(gòu)易被刮擦；

 內(nèi)襯加固：在槽體內(nèi)壁增設(shè)可更換的耐磨襯板（如橡膠或PVC，厚度35mm），通過螺栓固定，局部磨損后僅需更換襯板；

 支撐結(jié)構(gòu)改進(jìn)：物料入口設(shè)置緩沖擋板（傾斜角度30°45°），減少工件直接撞擊槽底的概率。



 3. 使用維護(hù)規(guī)范

 操作約束：禁止直接拋擲金屬工件，使用專用吊籃（底部鋪設(shè)橡膠墊）運(yùn)輸；

 定期檢測(cè)：每季度用滲透檢測(cè)劑（DPT5）檢查表面劃痕深度，當(dāng)劃痕深度超過壁厚10%時(shí)需修復(fù)；

 快速修復(fù)：輕微劃痕（深度＜0.5mm）可通過打磨+補(bǔ)涂同材質(zhì)涂料（不銹鋼用對(duì)應(yīng)焊膏，F(xiàn)RP用環(huán)氧樹脂+短切纖維）處理。



 三、總結(jié)

酸洗槽的焊接工藝需根據(jù)材料***性（不銹鋼/FRP）選擇適配的焊接方法，嚴(yán)格控制熱輸入與環(huán)境條件，確保焊縫質(zhì)量；而抗刮痕能力的提升則依賴材料表面改性、結(jié)構(gòu)***化及使用維護(hù)的綜合策略。實(shí)際應(yīng)用中，建議結(jié)合工況（酸液濃度、工件類型）定制方案，例如高腐蝕場(chǎng)景***先選用FRP+耐磨涂層，高頻次刮擦場(chǎng)景則加強(qiáng)結(jié)構(gòu)防護(hù)，以實(shí)現(xiàn)設(shè)備壽命與經(jīng)濟(jì)性的平衡。
